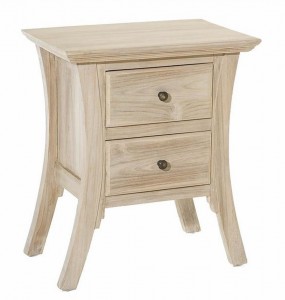

Une table de chevet avec deux tiroirs

La réalisation de cet ouvrage est réservée aux bricoleurs confirmés, qui ont l’habitude de travailler le bois. Si aucune étape n’est en soi insurmontable, il est indispensable d’être rigoureux et minutieux, notamment pour la découpe des pieds et des façades.

Matériel indispensable pour la création d’une table de chevet avec deux tiroirs

• Eléments en bois médium :
• 4 pièces 25 x 350 x 100 mm pour les pieds
• 1 pièce 25 x 350 x 450 mm pour le plateau
• 4 pièces 25 x 300 x 50 mm pour les côtés
• 2 pièces 16 x 350 x 400 mm pour la façade et le fond
• 1 pièce 16 x 332 x 400 mm pour le dessous
• 1 pièce 10 x 54 x 330 mm pour la cale d’arrêt
• 2 pièces 10 x 290 x 330 mm pour les fonds de tiroir
• 2 pièces 10 x 70 x 274 mm pour les côtés du petit tiroir
• 2 pièces 10 x 140 x 274 mm pour les côtés du grand tiroir
• 1 pièce 10 x 70 x 330 mm pour le devant du petit tiroir
• 1 pièce 10 x 140 x 330 mm pour le devant du grand tiroir
• 2 pièces 6 x 300 x 260 mm pour les planches de côté
• 2 pièces 6 x 26 x 290 mm pour les cales du grand tiroir
• 1 pièce 6 x 70 x 330 mm pour l’arrière du petit tiroir
• 1 pièce 6 x 140 x 330 mm pour l’arrière du grand tiroir
• 2 boutons de tiroir de 35
• Vis agglo : 3 x 20 ; 3 x 30 ; 3 x 40 ; 4 x 60 ; 5 x 70
• 2 rails pour tiroir non démontable, longueur 270 mm, épaisseur 10 mm
• Colle à bois rapide
• Papier de verre et cale à poncer
• 12 tourillons 10 x 40

• Outils :
• Guillaume (rabot pour faire les saignées)
• Tournevis cruciforme court
• Serre-joint
• Perceuse, visseuse et forets
• Scie sauteuse avec lame à champtourner
• Règle, équerre, gomme, crayon
Difficulté :

Etape 1 : fabrication des pieds et découpe des éléments

• 1. Découpe des pieds

Reproduire les contours du schéma sur les 4 pièces de médium (100 x 350 mm) et effectuer les découpes à la scie sauteuse. Conserver les chutes de bois pour plus tard.

Pour affiner le travail, réunir les quatre pieds sur le même profil et les poncer ensemble.

• 2. Profil des éléments de côté (25 x 300 x 50 mm)

En utilisant le guillaume, créer une saignée de 5 x 6 mm, destinée à recevoir les planches de côté.

Tracer les repères de perçage de part et d’autre des éléments de côté (voir schéma). Percer des trous de 10 mm de diamètre et de 28 mm de profondeur ; y placer les tourillons.

Reporter le marquage sur les quatre angles de la façade et du fond, et percer des trous de 10 mm de diamètre sur 12 mm de profondeur. Une fois en place, les éléments de côté doivent arriver à fleur de la façade et du fond.

• 3. Découpe de la façade et du fond

Reproduire les contours du schéma sur les morceaux de médium prévus pour la façade et le fond (16 x 350 x 400 mm). Effectuer les découpes correspondantes à la scie sauteuse.

Etape 2 : Fabrication des tiroirs, découpe de la façade et assemblage de la structure

• 4. Fabrication du petit tiroir

Réunir un fond de tiroir (10 x 290 x 330 mm), le devant (10 x 70 x 330 mm) et les deux côtés (10 x 70 x 274 mm).
Positionner devant et côtés bord à bord sur le fond du tiroir, coller et visser l’ensemble (vis 3 x 30). Les têtes de vis doivent être parfaitement rentrées dans le bois.
L’arrière du tiroir sera fixé plus tard.

• 5. Fabrication du grand tiroir

Procéder de même avec les éléments suivants : fond de tiroir (10 x 290 x 330 mm), devant (10 x 140 x 330 mm), et côtés (10 x 140 x 274 mm).

• 6. Découpe des tiroirs dans l’élément de façade du meuble

Reproduire sur la façade du meuble les contours de découpe correspondant à l’emplacement des tiroirs (lignes pointillées sur le schéma). Percer préalablement deux ou trois trous afin de pouvoir glisser la lame de la scie sauteuse. Découper soigneusement en évitant d’entailler les côtés et le bas.

• 7. Découpe des façades des tiroirs

Reproduire sur les deux façades des tiroirs (10 x 70 x 330 mm et 10 x 140 x 330 mm) les contours figurant sur le schéma précédent (lignes pleines). Procéder aux découpes.

• 8. Préparation des côtés de la structure

Reprendre les chutes de médium des pieds (Etape 1) et découper dans chacune une pièce de 25 x 300 x 40 mm (dessin en pointillés sur le schéma). Visser (vis 4 x 60) et coller deux de ces pièces de bois sur deux éléments de côté (25 x 300 x 50 mm), qui serviront à permettre le coulissement du grand tiroir.

Percer deux trous verticaux (diamètre 5 mm) dans les deux éléments de côté restants, sans oublier de les chanfreiner (mèche diamètre 10). Ils serviront à fixer le plateau sur le corps du meuble.

• 9. Assemblage de la structure

Percer les deux côtés supérieurs. Positionner les quatre côtés, la façade découpée et le fond. Les saignées des éléments latéraux doivent se faire face. Vérifier le bon alignement de toutes les pièces, puis les coller ensemble. Mettre sous presse et attendre que la colle sèche.

Etape 3 : Fixation du dessous et des tiroirs

• 10. Fixation du dessous du meuble

Prendre la pièce 16 x 332 x 400 mm et la visser coller au bas de la structure, côté grand tiroir (vis 4 x 40). Si le montage a été bien réalisé, cette pièce correspond exactement à la structure. Eviter de positionner les vis dans les angles, où les pieds seront fixés ultérieurement.

• 11. Fixation du tiroir inférieur

Mettre en place le tiroir inférieur (le grand tiroir) et le caler, sans fixer, de part et d’autre avec les cales 6 x 26 x 290 mm. Centrer la façade du tiroir (au moyen de petits bouts de bois de type allumette) dans la découpe de la façade du meuble. Sortir doucement le tiroir, tracer l’emplacement de la façade sur l’avant, puis assembler avant et façade en vissant collant (vis 3 x 30).
Fixer ensuite l’arrière du tiroir.

• 12. Fixation du tiroir supérieur

Positionner les rails du petit tiroir en prenant garde qu’ils atteignent bien le bord de la saignée située de chaque côté. Vérifier également que le tiroir entre parfaitement dans le meuble, à l’emplacement prévu dans la façade. Fixer les rails.

Centrer et fixer la façade du petit tiroir comme pour le grand tiroir puis y ajouter l’arrière. A ce stade, le tiroir ne peut plus être ôté du meuble.

Terminer en perçant le centre de chaque façade de tiroir et positionner les boutons.

Etape 4 : Placement de la cale d’arrêt, du plateau, des planches et des pieds

• 13. Placement de la cale d’arrêt

Visser et coller la cale d’arrêt entre les découpes de la façade, de sorte que celle-ci effleure sans les toucher les tiroirs haut et bas. Cette pièce, située à l’intérieur, doit être bien ajustée afin de permettre l’ouverture et la fermeture harmonieuse des tiroirs.

• 14. Pose du plateau

Positionner la structure (tête en bas) sur le plateau, centrer et tracer les contours. Pratiquer des avant-trous grâce à ceux déjà présents sur les côtés supérieurs (voir Point 8). Puis assembler en vissant collant (vis 5 x 70).
Fixer ensuite la découpe supérieure du tiroir du haut. Percer un avant-trou au centre de cette dernière et visser coller sous le plateau en alignant bien par rapport à la façade. Attention avant de fixer, bien vérifier le coulissement du tiroir, sinon poncer.
N.B. Le tournevis court est indispensable !

• 15. Placement des planches latérales

Vérifier le bon ajustement des planches latérales leur logement, poncer si besoin. Puis les fixer : en haut avec un léger point de colle ; en bas aux cales du grand tiroir, que l’on aura fixées sur les éléments de côté inférieurs (vis 3 x 20).

• 16. Fixation des pieds

Pratiquer sur chaque pied un trou 10 mm de diamètre sur 20 mm de profondeur. Le dessin peut resservir pour le centrage tout en faisant attention de percer dans l’axe du pied, reporter le tracé sur le dessous du meuble et percer à l’identique un trou qui recevra un tourillon. La partie plus fine recevra une vis de 4 x 60 après perçage et chanfreinage. Visser et coller chaque pied.
